Relever les défis liés à la miniaturisation des dispositifs médicaux grâce à la gravure photochimique

Si cela profite aux patients grâce à des traitements moins invasifs et à des dispositifs plus discrets, cela pose également des défis aux fabricants. La fabrication de minuscules composants métalliques aux géométries complexes et aux tolérances très strictes n'est pas une mince affaire.

La gravure photochimique est l'un des procédés de fabrication permettant de répondre à ces exigences. Plutôt que d'enlever de la matière par voie mécanique, la gravure photochimique utilise un pochoir photographique pour définir la géométrie d'un composant avant que les zones exposées du métal ne soient éliminées par un procédé chimique.

Comme il n'y a aucun contact physique avec le matériau, le procédé est plus propre et ne génère ni contraintes, ni bavures, ni zones affectées par la chaleur susceptibles de compromettre les performances des composants ou de nécessiter une finition secondaire.

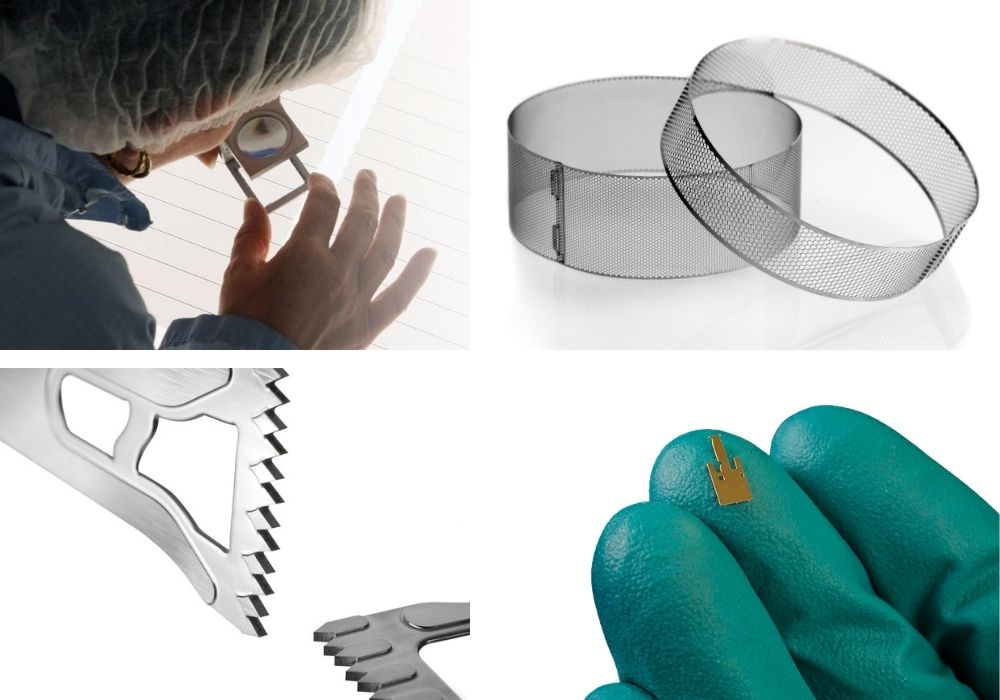

Cela en fait une solution particulièrement adaptée à l'électronique médicale, où les composants sont souvent mesurés en fractions de millimètre. Par exemple, les ressorts conducteurs utilisés dans les implants cochléaires doivent offrir des performances électriques fiables tout en s'intégrant dans des boîtiers de plus en plus compacts.

De même, les contacts de batterie complexes utilisés dans les dispositifs médicaux implantables exigent une précision et une répétabilité exceptionnelles, car même de faibles variations dimensionnelles peuvent avoir une incidence sur l'assemblage et la fiabilité à long terme.

La miniaturisation a également un impact sur d’autres domaines de la technologie médicale. Il suffit de prendre l’exemple des nébuliseurs, qui reposent sur des composants métalliques de haute précision pour réguler le débit d’air et l’administration des médicaments. De plus, de nombreux dispositifs chirurgicaux et de diagnostic intègrent des éléments métalliques complexes qui seraient difficiles ou coûteux à fabriquer à l’aide de techniques plus traditionnelles.

Par ailleurs, la gravure photochimique est utilisée pour fabriquer des lames médicales en acier inoxydable. Celles-ci présentent souvent des dentures fines, des profils de coupe complexes ou d’autres caractéristiques de surface détaillées qui peuvent être difficiles à obtenir par les techniques traditionnelles d’usinage des métaux.

Ce procédé permettant de façonner le matériau sans recourir à une force mécanique, les fabricants peuvent créer ces profils complexes tout en préservant les propriétés du métal avant même que l'affûtage ou la finition définitifs n'aient lieu.

Le mode de fabrication des dispositifs médicaux diffère également de celui de nombreux autres secteurs. Les volumes de production sont souvent inférieurs à ceux observés dans des secteurs tels que l'automobile ou l'électronique grand public, notamment pendant la phase de développement des produits, les essais cliniques ou pour les dispositifs spécialisés. Parallèlement, les conceptions évoluent fréquemment au fur et à mesure que les produits passent par les différentes étapes de test et d'homologation réglementaire.

C'est là que la flexibilité de fabrication prend toute son importance. La gravure photochimique faisant appel à des outils photographiques plutôt qu'à des outils mécaniques, les modifications de conception peuvent être mises en œuvre rapidement, sans avoir à supporter les coûts liés à la fabrication de nouvelles matrices. Cette technique est donc particulièrement adaptée au développement de prototypes, aux itérations de conception et à la production en petites séries, tout en restant évolutive en cas d'augmentation de la demande.

Ce procédé est également compatible avec une large gamme de métaux techniques, notamment les aciers inoxydables, les alliages de nickel et les matériaux à base de cuivre. Cela permet aux fabricants de choisir leurs matériaux en fonction des performances requises pour l'application concernée, qu'il s'agisse de résistance à la corrosion, de conductivité ou de résistance mécanique, sans être limités par le procédé de fabrication lui-même.

Grâce aux faibles coûts de mise en place et d'outillage de Precision Micro, la gravure photochimique permet une production rentable, du prototypage jusqu'aux séries de grande envergure. Alors que les dispositifs ne cessent de se miniaturiser et de gagner en complexité, c'est précisément cette alliance entre précision et flexibilité qui ouvre la voie à la prochaine génération de technologies médicales.
